Ажурная резьба по дереву
Дома с сохранившейся еще с прошлого века ажурной резьбой можно встретить во многих городах нашей страны. В наше время ажурная домовая резьба продолжает применяться для украшения сельских деревянных домов, дачных домиков, беседок, навесов, теремков на детских площадках. На листе бумаги прежде всего нарисуйте общий вид, вид сбоку и фасад строения с условным изображением ажурного убранства. Стоит отметить, что ажурная резьба позволяет сделать вентилируемые фасады, что значительно продлевает срок службы стен здания. Главная задача, решаемая в таком эскизе,— найти выразительную форму резных деталей, определить относительные пропорции по отношению ко всему строению. Затем, руководствуясь эскизом, выполните каждую декоративную деталь отдельно, показав его конструкцию и характер предполагаемого орнамента. Для выполнения ажурной резьбы потребуются обычные плотницкие и столярные инструменты, а при отделке — резчика.
Часто ажурную резьбу называют пропильной, так как техника ее основана на пропиливании фигурных проемов в доске. Пилы для выпиливания криволинейных заготовок по внешнему контуру называются поворотными или выкружными. Ширина полотна выкружной лучковой пилы от 4 до 15 мм. Узкие полотна применяют при выпиливании заготовок, имеющих крутые линии изгиба, а более широкие — в крупных, с плавными, слегка изогнутыми или прямыми контурами. В отличие от обычной столярной лучковой пилы полотно выкружной должно поворачиваться. Это дает возможность делать пропилы в разных направлениях, почти не изменяя положения станка пилы. Станок выкружной лучковой пилы можно изготовить самим из древесины березы или бука. В зависимости от величины выпиливаемых заготовок и длины имеющихся у вас полотен лучковые пилы могут иметь самые различные размеры. Вы-кружная пила состоит из двух стоек, которые вставляют в проушины, выдолбленные в утолщенных концах распорки. В нижних частях стоек сверлят отверстия, в которые вставляют выточенные на токарном станке ручки-колки. Ручки должны вращаться с некоторым усилием. С противоположной стороны на торце каждой ручки делают продольные пропилы, в которые вставляют полотно.
Натяжение полотна происходит за счет скручивания закруткой тетивы, стягивающей верхние концы распорок. Тетиву делают из 10—12 витков пенькового или льняного шпагата. Вместо шпагата для стягивания верхних концов стоек применяют также пруток с нарезанной с обеих концов резьбой.
Пруток пропускают через отверстия в стойках и, надев металлические шайбы, навинчивают с двух сторон гайки-барашки. Стойки у самодельной выкружной пилы обычно делают удлиненными — это дает возможность выпиливать кривые линии на значительном удалении от края доски. А полотно пилы вместе с распоркой укорачивают. Такой пилой намного удобнее работать, чем стандартной.
Все пилы в основном имеют три вида зубьев: равнобедренные, прямоугольные и наклонные. Если пила предназначена для распиливания древесины поперек волокон, то зубья у нее должны быть равнобедренными треугольниками, если же вдоль, то наклонными. Выкружная пила, передвигаясь по кривым линиям, пересекает волокна древесины под самыми разными углами. Какую же форму зуба должна иметь выкружная пила? Наиболее универсальной оказалась пила с прямоугольной формой зуба, когда одна из его кромок расположена под прямим углом к полотну. Чтобы увеличить маневренность и легкость хода выкружной пилы, развод зубьев нужно делать довольно большим.
Криволинейные заготовки из дощечек толщиной не более 10 мм выпиливают небольшой выкружной ножовкой или лобзиком. На производстве криволинейные заготовки выпиливают на лентопильных станках. Полотно такого станка представляет собой гибкую стальную ленту со сваренными концами. Может быть, вы захотите сделать такой станок — схема его приведена на рисунке.
Помните, что при работе на лентопильном станке нужно строго соблюдать правила техники безопасности. Полотно пилы должно двигаться в защитном кожухе. Случайный пуск станка должен быть исключен, для чего кнопка прикрывается откидной крышкой. А главное — при работе держите руки подальше от полотна пилы!
Основной инструмент для выпиливания в заготовке внутренних проемов — пилы-ножовки с узкими полотнами, имеющими форму клиньев, так называемые курковки. Курковками можно выпиливать заготовки и по внешнему контуру. Кроме обычных курковок разных размеров, применяются универсальные со съемными полотнами. Толщина полотен курковок 1,5 мм, длина 325—530 мм, ширина у ручки 20—40 мм, форма зубьев прямоугольная. Разводят пилу через один зуб: четные зубья вправо, а нечетные влево. Затачивают вразноточку, то есть вначале через один зуб с одной стороны, а затем, повернув полотно — с другой стороны.
Если курковку не удалось купить, ее изготавливают своими руками из обычной ножовки или полотна старой пилы толщиной 1,5 мм. Полотно ножовки обрезают так, чтобы получился вытянутый острый клин. Если зубья используемой ножовки имеют прямоугольную форму, то лишний металл отрезают со стороны обушка, если же они иной формы, то обрезать нужно ту часть полотна, на которой расположены зубья, с тем чтобы потом на этой кромке выпилить новые зубья. Разрезать полотно можно следующим образом. Зажмите полотно в тисках между двумя дощечками так, чтобы выступала только та часть, которую следует отрезать. Вдоль кромок дощечек по полотну несколько раз проведите кончиком шабера, пока не образуется достаточно глубокая риска. Такую же риску нанесите с другой стороны полотна. Затем ударами молотка согните выступающую часть полотна. Обычно полотно легко переламывается точно по риске. Получившийся при этом шероховатый излом выровняйте напильником. Полотно курков-ки будет более свободно передвигаться в процессе пиления, если его выстрогать, то есть сточить напильником металл со стороны обушка. Полотно укрепите струбцинами на верстаке. Чтобы ненароком не задеть напильником зубья, вдоль них на верстаке прибейте металлическую пластинку толщиной 3—4 мм. Вначале несколькими проходами напильника снимите металл с одной стороны полотна, а затем с другой. Обычно до строгания поперечное сечение пилы имеет форму прямоугольника, а после — форму острого треугольника или сильно вытянутой трапеции. При пилении обушок такого полотна не зажимается древесными волокнами и пила легко продвигается в пропиле. Чем шире пропил, образуемый пилой, тем легче изменить направление движения полотна. Особенно это необходимо при выпиливании крутых изгибов. Чтобы получить широкий пропил, полотно пилы хорошо разводят.
Для ажурной резьбы используют доски толщиной 15—25 мм из осины, сосны, березы и ольхи. Поскольку на открытом воздухе древесина березы поражается грибками, вырезанные из нее ажурные узоры обязательно покрывают защитным слоем масляной краски. При выборе материала надо заготавливать хорошо просушенные доски без трещин, покороблен-ности и с минимальным количеством сучков. Гладкую поверхность досок получают строганием.
Обычно любой пропильной узор состоит из нескольких повторяющихся элементов. Для каждого из них нужно вырезать шаблон в натуральную величину из толстого плотного картона, текстолита, фанеры. Шаблон из картона несколько раз пропитайте олифой и просушите в течение суток. На нашем рисунке изображен шаблон S-образного завитка — наиболее характерного элемента домовой резьбы. Предположим, нужно вырезать узор, в котором завиток повторяется четыре раза. Шаблон наложите на гладкую поверхность доски и обведите карандашом. Потом переместите его и обведите вновь. Сделайте это еще дважды. Так можно получить орнамент любой длины.
Лучковой пилой или курковой выпилите заготовку по внешнему контуру, закрепив ее на верстаке так, чтобы часть доски с нанесенным на ней внешним контуром находилась на весу.

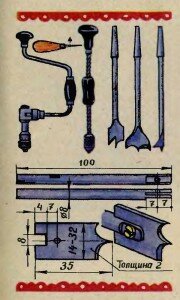

Чтобы вырезать внутренние проемы ажура с помощью пилы-курковки, необходимо предварительно просверлить коловоротом отверстия. Чем больше диаметр просверленного отверстия, тем легче выпиливать фигурный проем. Отверстие нужно стараться сверлить там, где его края будут больше совпадать с контурами проема. Центры будущих отверстий наколите шилом. Непосредственно перед сверлением доску укрепите на верстаке. Чтобы внизу доски края отверстий не скалывались, подложите снизу толстую фанеру или доску. В начале сверления и перед его окончанием на ручку коловорота нужно нажимать без больших усилий. Это уменьшит вероятность скалывания древесины на лицевой и тыльной поверхностях доски. Нужно постоянно следить за тем, чтобы сверло находилось в вертикальном положении.
Закончив сверление, снимите струбцины и приступайте к выпиливанию криволинейных внутренних контуров пилой-курковкой. При выпиливании линий с различной крутизной в работе попеременно участвуют разные участки полотна. Очень крутые линии с маленьким радиусом закругления выпиливают кончиком курковки, то есть самой узкой ее частью. По мере уменьшения крутизны линии в работу вступает средняя часть пилы, а если пропиливаемая линия почти прямая, в работу включается широкая часть пилы, расположенная ближе к ручке. После выпиливания проемов на резной доске устраните всевозможные огрехи и неточности ножом с узким лезвием и стамесками.
На этом, собственно, работа может быть закончена. Но если есть время, желание и навыки обращения с резчицкими инструментами, ажурной резьбе можно придать скульптурную форму, выявив более образно отдельные детали растительного орнамента.
Г. ФЕДОТОВ
Журнал Юный техник.
