Петля с секретом

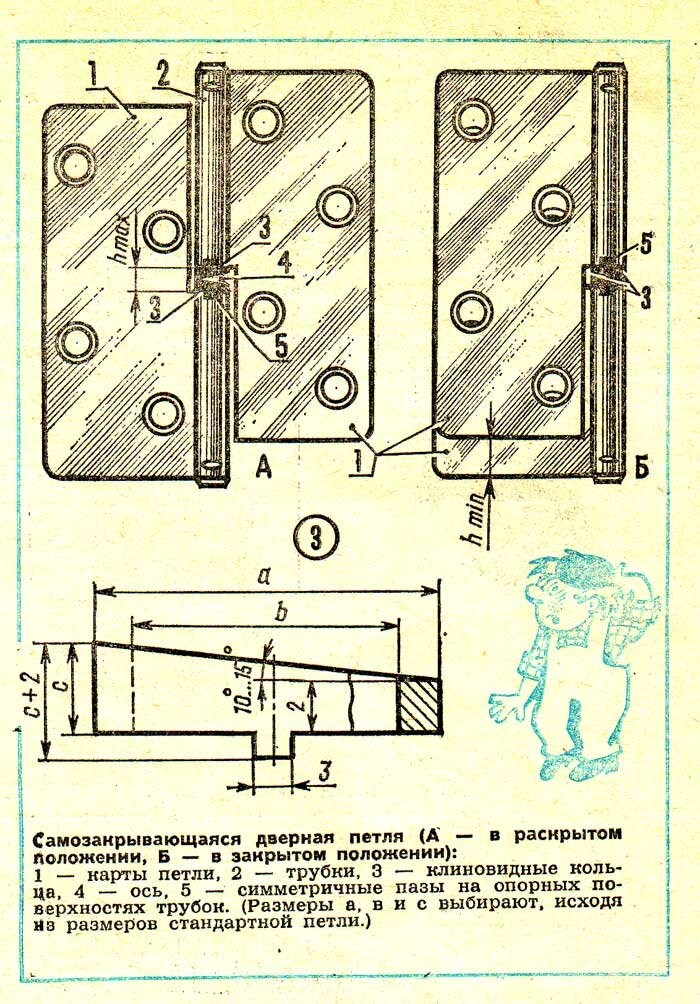

Если вы хотите, чтобы дверь закрывалась сама, вовсе необязательно приобретать механические устройства, можно поступить иначе. В обычную дверную петлю вместо штатной цилиндрической шайбы (которую при установке двери, кстати, нередко выбрасывают) поместите клиновидные кольца (см. рисунок). Зафиксируйте их с помощью выступов, входящих в симметричные пазы в трубках петель. Углы наклона скосов колец должны быть в пределах 10—15° — этого вполне достаточно, чтобы дверь под действием собственного веса возвратилась в исходное положение.
Размеры колец определяют диаметрами трубок и оси петли, а также выбранным углом скоса. Поскольку в собранном состоянии высота клиновидных колец будет несколько больше высоты штатной цилиндрической шайбы, карты петли несколько сместятся относительно друг друга, однако это никак не скажется на их работоспособности.
Полученное устройство действует на принципе аффекта скольжения по наклонной плоскости с заданным углом. При открывании двери одна карта петли с трубкой и верхним клиновидным кольцом разворачивается и одновременно скользит по нижнему клиновидному кольцу. Дверь таким образом приподнимается. Затем под действием собственного веса она стремится вернуться в прежнее положение, поворачивается и закрывается; зазор между трубками петли при этом уменьшается до минимума.
Такое конструктивное решение, помимо простоты изготовления и эксплуатации, отличает еще и то, что если необходимость в самозакрывании отпадает, клиновидные кольца легко снимаются и вместо них устанавливается цилиндрическая втулка: Дверная петля превращается в обычную.
С. ЧЕРЕНКОВ, Журнал Моделист-конструктор №1-88г.
